Системы и оборудование для вентиляции бассейна

Многие пользователи считают, что инженерные системы бассейна — это сети для подведения, подготовки и слива воды. Отчасти это верно, но относится только к открытым (уличным) чашам.

Крытые бассейны нуждаются в более сложном комплексе инженерных систем, одной из которых является вентиляция.

Когда нужна вентиляционная система, какие функции она выполняет?

Вентиляция — это система подачи свежего потока и отведения отработанного воздуха. Она является обязательным элементом для крытых бассейнов, поскольку имеет более широкий перечень функций:

нормативный воздухообмен (замена отработанного воздуха свежим);
подогрев и поддержание внутренней температуры;
удаление избыточной влажности и теплоты (если бассейн находится в сауне или другом специальном помещении).

Для решения всех этих задач требуется многофункциональная вентиляционная установка или комплект специализированного оборудования, собранный по отдельности.

Нормы воздухообмена

Объем приточного воздуха для помещений бассейнов определен в СП 310.1325800.2017 (приложение И).

Нормативы воздухообмена выбираются по двум позициям:

По количеству людей (для плавающих требуется 80 м3/час, для присутствующих — 20 м3/час).
По кратности воздухообмена (это упрощенный подход, используется для сравнительно небольших помещений).

Первый способ применяют для больших бассейнов с множеством одновременно купающихся людей, второй — для малых чаш. Кроме этого, нормативы требуют соблюдения следующих требований:

температура воздуха должна быть на 1-2 °С выше температуры воды (но не больше 35°С, чтобы не возникало ощущение духоты);
скорость воздушных потоков — 0,2 м/с (не выше);
влажность воздуха должна быть в пределах 50-65 %;
оптимальная температура приточного воздуха должна составлять 26-28°С.

Примеры расчета

Расчет вентиляции бассейна — сложная задача, но для сравнительно небольших частных бассейнов она значительно упрощается.

Используется метод кратности, формула которого проста: L = Vпом ⋅ Kp (м3/ч), где:

L — количество приточного воздуха (м3/ч);
Vпом — объем помещения (м3);
Kp — кратность воздухообмена (1/ч).

Алгоритм расчета по кратности:

определяют объем помещения;
умножают объем на кратность.

Для частных бассейнов принято использовать 2-кратную схему воздухообмена, когда весь объем воздуха в помещении обновляется 2 раза в час.

Например, есть бассейн в павильоне размером 5 × 8 × 3,5 м. Тогда объем будет равен: 5 × 8 × 3,5 = 140 м3. При двукратном обновлении потребуется объем приточного воздуха: 140 × 2 = 280 м3.

Полученное значение является минимальной производительностью приточной вентиляционной установки для данного бассейна.

В данном случае не следует выбирать оборудование с большим запасом мощности, как это делается при расчете других систем. Превышение объемов притока изменит микроклимат и создаст возможность для появления конденсата.

Варианты для резервуара в частном доме

Для бассейна частного дома необходимо одновременное использование двух основных систем:

Приточная вентиляция.
Вытяжка.

Это базовые системы, работающие в связке. Их параметры должны соответствовать друг другу, иначе в помещении возникнет пониженное давление (эффект «хлопающих дверей») или избыточное давление с повышенной влажностью.

Кроме этого, надо учесть наличие окон и установить под ними решетки с обдувом стекол сухим теплым воздухом. Это позволит избавиться от конденсата. Избыточную влажность, возникающую при высоких температурах воды (например, для детской или семейной чаши), выводят с помощью вытяжки или устанавливают осушители.

Существуют разные варианты готовых вентиляционных комплексов. Они предпочтительнее сборных систем, так как параметры всех устройств оптимальным образом подходят друг к другу.

Стандартные схемы

Стандартные схемы вентиляции состоят из двух совмещенных систем притока и вытяжки, а также дополнительных устройств для выполнения смежных функций. Как правило, для бассейнов выбирают комплексы с расширенным функционалом, поскольку задачи вентиляции здесь значительно сложнее и многообразнее, чем в обычных жилых помещениях.

Приходится не только обеспечивать нормативный воздухообмен, но и регулировать влажность, обеспечивать комфортабельный микроклимат, избавляться от конденсата. В продаже есть готовые комплекты разного состава и назначения, способные работать в частных бассейнах любой величины и специфики.

Выбирая подходящий комплект, надо учесть особенности и тип бассейна, размер зеркала воды и прочие индивидуальные показатели. Анализируя свойства чаши и объем помещения, подбирают наиболее эффективную вентиляционную установку.

Приточно-вытяжная

Это самый простой вариант, обеспечивающий подачу свежего воздуха и параллельно производящий вывод отработанного. Полная замена всего объема должна производиться не менее 2 раз в час (специалисты в таких случаях говорят — кратность воздухообмена равна 2).

Для крупных бассейнов с большим количеством людей кратность увеличивают до 3-3,5 (точнее можно определить по индивидуальным нормативам притока для 1 человека).

Конструкция приточно-вытяжного агрегата состоит из двух линий:

Приточная. Вентилятор гонит воздух внутрь помещений. Поток проходит предварительную очистку от пыли и твердых частиц, поступающих снаружи. В помещение воздух поступает через систему решеток, уменьшающих скорость и энергию потока. Это необходимо, чтобы у пользователей не возникало ощущения сквозняков.
Вытяжная. Она отводит отработанный воздух, насыщенный влагой. Производительность вытяжки для частных бассейнов должна соответствовать параметрам притока для уравнивания давления и исключения появления конденсата или ощущения духоты.

Для каждой линии используется собственный вентилятор центробежного (реже осевого) типа с заданной производительностью. Регулировку производят с помощью шторок или специальных клапанов, установленных в воздуховодах.

Еще одной функцией вентиляции является обогрев. Он реализуется с помощью калориферов, установленных на приточной линии сразу после фильтров. Если гнать по воздуховодам холодный воздух, они станут центрами оседания конденсата, что недопустимо.

Регулировка температуры производится путем подмешивания в нагретый поток некоторого количества холодного воздуха по команде датчиков температуры.

Комбинированная с осушителем

Комбинированная вентиляционная установка с осушителем воздуха представляет собой приточно-вытяжную систему, в составе которой имеется устройство для удаления избыточной влажности.

Устройство: влажный воздух пропускают через радиатор испарителя, где водяной пар оседает на холодных поверхностях и стекает в поддон для конденсата (на более жестких режимах влага застывает и превращается в слой наледи, требующий периодического оттаивания).

Осушитель помогает избавиться от излишков влаги, а остальное выводится вместе с вытяжным потоком. Этот комплекс используют в небольших бассейнах с высокими температурами (детские или семейные бассейны, чаши в саунах и т.п.).

Комбинированная с осушителем и кондиционером

Комбинированные вентиляционные системы с осушителем и кондиционером используются в бассейнах средней величины, где требуется не только осушение, но и уменьшение температуры воздуха.

Осушение приточного потока совмещают с его охлаждением (при необходимости — с подогревом), в результате чего обеспечивается оптимальные параметры воздуха внутри помещения. Отработанный поток выводится обычным способом — с помощью вытяжных линий, приемные решетки которых равномерно распределяют по всему помещению.

Вентиляционные установки

Вентиляционные установки для бассейнов — это моноблочные агрегаты, предназначенные для обеспечения воздухообмена в помещениях разной величины. Основным узлом является блок с вентиляторами и дополнительными устройствами (фильтры, нагреватели). Он подключается к системам воздуховодов, проложенным по всей площади помещения.

Расположение каналов выполняется так, чтобы обеспечивался максимально эффективный забор отработанного воздуха с избыточной влажностью, а взамен подавался приточный свежий поток, чистый и нагретый до нужных значений.

Выбор установки производится исходя из параметров помещения — объема, размеров чаши, других показателей. Преимуществом готовых агрегатов является соответствие характеристик всех узлов, возможность настройки разных режимов, высокая ремонтопригодность.

С рекуперацией

Рекуперация — процесс отбора тепловой энергии у выводимого (вытяжного) потока. Вентиляционные установки с отделением рекуперации позволяют экономить на подогреве, повторно используя до 50% тепловой энергии, которая в обычных условиях теряется.

С конструкционной точки зрения, рекуператор — это теплообменник типа «воздух-воздух». Здесь используются разные методики передачи тепла — в некоторых моделях установлены пластинчатые конструкции, где воздушные потоки не смешиваются.

Использование рекуператоров оправдано только в крупных бассейнах. Для эффективной работы устройства требуется производительность не менее 1000 м3/ч, что для небольших частных бассейнов требуется редко.

Кроме этого, в летнее время применение рекуператоров практически исключается, так как влажность наружного воздуха примерно в 7 раз выше. Для эффективного вывода влаги изнутри приходится изменять режим вентиляции, повышая объемы притока. Рекуператор в таких условиях становится попросту не нужен.

Видео-обзор энергосберегающей системы вентиляции с рекуператором в бассейне:

Как происходит проектирование?

Проектирование вентиляции в частном бассейне — это процесс определения параметров помещения, количества испаряемой влаги и числа пользователей, одновременно присутствующих в бассейне (не только купающихся, но и посетителей).

По результатам произведенного анализа делается расчет производительности вентиляции и выбирается оборудование с наиболее подходящими показателями.

Порядок действий:

Определение объема помещения.
Подсчет количества пользователей.
Расчет воздухообмена, определение объема приточного воздуха и соответствующей вытяжки.
Подбор вентиляционного оборудования, производительность которого соответствует расчетным показателям.

Стоимость работ под ключ

Заказать расчет и монтаж вентиляционной системы под ключ можно в любой специализированной фирме, выполняющей подобные работы.

Стоимость работ будет зависеть от сложности, размеров и других параметров помещения. Кроме этого, на цену повлияют дополнительные функции — рекуперация, осушение, использование сложных автоматических систем управления режимом.

Средняя стоимость выполнения заказа начинается от 70 000 руб. (без учета стоимости оборудования). Необходимо составлять договор только с официальными подрядчиками, дающими гарантию на свою работу. Иначе можно зря потратить деньги и получить массу проблем с конденсатом, сквозняками и другими проблемами.

Заключение

Вентиляция бассейна играет более значимую роль, чем в жилых помещениях. Она выполняет функции нагрева, удаления излишков влажности, регулирует микроклимат и обеспечивает максимальный комфорт для пользователей.

Для соблюдения нормативных требований, перед приобретением подходящего комплекса надо выполнить расчеты.

Источник

Вентиляция бассейнов, проектирование и установка под ключ

bass2

1) + Низкая стоимость, простота обслуживания, простая замена отработанных элементов. Взаимозаменяемость оборудования отдельных элементов (вентилятор, нагреватель, фильтр, клапан) различных производителей.
— Сравнительно высокие эксплуатационные расходы, габаритные размеры.
2) + Меньше затраты на экспуатацию, менее мощное
— Незначительно дороже варианта №1
3) Моноблок (приток и вентиляция находятся в одном блоке).
+ Экономия пространства (меньшие габариты).
+ Система рекуперации (экономия энергозатрат)
— Высокая цена

Бассейн в помещении

Особенности вентиляции бассейнов

Компания «Центр Климат» специализируется на установке оборудования для вентиляции бассейнов. Чтобы вентиляция бассейнов была хорошо спроектирована, нашим инженерам необходимо знать такие основные параметры:

площадь поверхности воды;
площадь помещения, где расположен бассейн;
высота помещения;
температурные параметры воздуха и воды.

Почему вентиляцию бассейнов стоит заказать в компании "Центр Климат"

ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ БАССЕЙНОВ

Проект вентиляции бассейна позволяет выбрать оптимальную схему, точно подобрать оборудование, согласовать монтажные работы, оптимизировать бюджет.

Проектирование вентиляции в бассейне имеет следующие особенности:

Вентиляция бассейна как правило организовывается отдельно от других помещений здания.
Проектирование вентиляции рекомендуется начинать после предварительного сметного расчета. Это позволит соотнести реализацию проекта с бюджетом.
Сократить затраты на вентиляцию и осушение, можно, если применить укрытие для воды, на время когда бассейн не используется.
Стеклопакеты для бассейнов необходимо подбирать с максимальным термическим сопротивлением R = 0,5 м2*˚С/Вт и выше (например, трехкамерный стеклопакет с аргоном). Чем ниже теплопередача стеклопакета, тем меньше вероятность конденсации влаги. Тоже относиться и к наружным стенам – чем лучше будет утеплена стена, тем меньше опасность конденсации водяных паров на ее поверхности.
При размещении приточных решеток в бассейне руководствуются следующим: потоки приточного воздуха не должны дуть на воду и на людей в помещении. Классическая схема распределения притока – снизу вверх вдоль наружного остекления через напольные решетки.
Забор вытяжного воздуха необходимо производить под потолком помещения, поскольку влажный воздух легче сухого. Лучшее место для размещения вытяжных решеток — над зеркалом воды в верхних точках.
Чтобы исключить переток влажного воздуха из бассейна в смежные помещения или в дом объем вытяжки проектируют с превышением на 10-15% над притоком. Если бассейн расположен в отдельно стоящем здании – наоборот, объем приточного воздуха превышает вытяжку на 10% для предотвращения попадания в бассейн холодного воздуха с улицы.

Калькулятор стоимости вентиляции

Высота потолков (м)

Нормы воздуховода для бассейнов

Нормативные требования к бассейнам устанавливает СП 31 «Бассейны для плавания», а рекомендации издает Р НП «АВОК» 7.5-2012, по котором и проектируются современные бассейны. Температура воды в бассейне 24-28°С.
Температура воздуха в бассейне на 1-2°С выше температуры воды (26-30°С), но не более 35°С. Расчетная влажность воздуха не более 55%.

Цель помещения	Параметры воздухообмена за 1 час		Скорость движения воздуха, м/сек
Залы бассейнов	Не менее 80 м3/час на 1 занимающегося и не менее 20 м3/ч на 1 зрителя		Не более 0,2
Залы подготовки занятий	Кратность воздухообмена в 1 час		Не более 0,5
приток	вытяжка
Раздевалки	По балансу с учетом душевых	2 (из душевых)	Не нормируется
Душевые комнаты	5	10	— ” —
Массажные комнаты	4	5	— ” —
Сауна	—	5	— ” —
Сауна	—	(периодического действия при отсутствии людей)	— ” —

Требование максимального комфорта

В европейских стандартах указывается, что относительная влажность должна лежать в области физиологического комфорта. При слишком высокой относительной влажности возникает ощущение духоты.

Верхний предел комфортного состояния неодетого человека соответствует парциальному давлению водяных паров 2,27 кПа (влагосодержание при этом давлении составляет 14,3 г/кг сухого воздуха).

Зона дискомфорта при высокой влажности воздуха.

Относительная

влажность %

Влагосодержание, d, г/кг сухого воздуха

при температуре воздуха, °С

11.0

11.7

12.4

13.2

14.0

12.4

13.1

14.0

14.9

15.8

13.8

14.6

15.5

16.5

17.5

15.1

16.1

17.1

18.2

19.3

16.5

17.5

18.6

19.8

21.0

17.9

19.0

20.2

21.5

22.8

27.5

29.2

31.0

33.0

35.0

РЕЖИМЫ РАБОТЫ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ

В современных специализированных установках с цифровой системой автоматики настройка всех режимов работы производится один раз при . Пользователю в дальнейшем не нужно менять в настройках системы: для управления ему будет достаточно переключать рабочий и дежурный режим работы (это можно делать как с пульта, так и использовать для этих целей обычный выключатель).

Если же для вентиляции бассейна применяется вентустановка с упрощенной системой автоматики или же модель, не предназначенная для этих целей, то пользователю придется самостоятельно управлять скоростью вентилятора и режимом работы калорифера, задавать влажность воздуха в зависимости сезона, менять другие настройки. И такая система вентиляции неоптимальных настроек, скорее всего, не позволит поддерживать комфортный микроклимат при минимально возможном энергопотреблении.

Специализированные модели установок для бассейнов работают в двух основных режимах:

Рабочий режим

Дежурный режим (может также называться Ночной режим). В этом режиме вентустановка работает при отсутствии в помещении людей. Наружный воздух в помещение не подается, вентустановка работает в режиме рециркуляции (это позволяет экономить энергию, не тратя её на нагрев наружного воздуха). Автоматика при этом постоянно контролирует влажность воздуха и при её повышении выше заданного уровня включает компрессор холодильного контура для конденсационного осушения (если в составе вентустановки есть осушитель), либо подает наружный воздух для ассимиляции влаги (если осушителя нет). Вентиляционная установка может иметь настраиваемый режим проветривания в Дежурном режиме – один раз в сутки в помещение ненадолго подается свежий воздух, чтобы там не накапливались неприятные запахи.

Некоторые модели имеют аварийный режим работы. Если возникает неисправность встроенного или автономного осушителя, и влажность воздуха повышается выше критического уровня, подача наружного воздуха увеличивается для ассимиляции влаги.

Более подробно с каждый режимом работы и особенностям оборудования вы можете ознакомиться в документации на сайтах производителей.

Источник

Вентиляция бассейна

Важным элементом плавательного бассейна являются инженерные решения по вентиляции и осушению воздуха. Система микроклимата бассейна призвана решать две задачи – контролировать влажность воздуха и создавать воздухообмен.

Зачем нужна вентиляция в бассейне?

В бассейне с открытой поверхности воды и обходных дорожек испаряется большое количество воды. Это приводит к переувлажнению воздуха и насыщению его химически веществами, применяемыми для обработки воды.

Выпадение конденсата на стенах и окнах
Образование плесени и грибков в сырых местах
Разрушение строительных конструкций

Чтобы этого избежать и напротив, поддерживать микроклимат в бассейне свежим и здоровым, применяются следующие системы:

приточно-вытяжная вентиляция
приточно-втяжная вентиляция + осушитель воздуха

Приточно-вытяжная вентиляция за счет воздухообмена одновременно осушает воздух в бассейне и проветривает помещение.

Рабочие параметры

Для обеспечения оптимального микроклимата, в зависимости от типа бассейна, рекомендуется устанавливать следующие температуры воды:

Тип бассейна	Температура воды, ˚С
Спортивный	24-28
Рекреационный	28-30
Детский	29-32
Лечебный	36
Джакузи	35-39
Бассейн в бане:
— холодный	15
— горячий	35

Температуру воздуха в бассейне рекомендуется устанавливать на 1-2 градуса выше температуры воды. Данный показатель оптимален с точки зрения комфорта, также он не позволяет воде активно испаряться.

Относительную влажность в бассейнах принимают в диапазоне от 45 до 60 %.

Расчет вентиляции в бассейне

Осушители воздуха

Настенный осушитель Danterm CDP 35

В бассейнах применяются, как правило, осушители конденсационного типа. Основные элементы конденсационного осушителя это — компрессор, испаритель и конденсатор, соединенные между собой в общий холодильный контур. Влажный воздух, сначала охлаждается и одновременно осушается в испарителе, далее подогревается в конденсаторе, затем возвращается в помещение и так по кругу.

По конструктивному исполнению осушители для бассейнов бывают настенного и канального типов. Настенный осушитель монтируются на стене в самом бассейне или в соседнем помещении.

Канальный осушитель воздуха Danterm CDP 165

Канальный осушитель монтируется в подсобном помещении — это может быть чердак, раздевалка, подвал — и соединяется с бассейном сетью воздуховодов. Расстоянием от канального осушителя до бассейна определяется напорной характеристикой вентилятора, но как правило, не превышает 20-25 метров.

Простота монтажа
Экономия энергии на отопление. Осушитель не связан с улицей, все тепло остается в помещении

В бассейне где работает только осушитель (без вентиляции), как правило, жарко и душно. Вызвано это тем, что воздух из осушителя выходит перегретый. Данный фактор является относительным плюсом зимой, но критичным минусом летом.
Нет свежего воздуха – осушитель работает в режиме рециркуляции (подобно кондиционеру), т.е. перерабатывает один и тот же воздух
Настенные осушители работают порой, относительно, шумно
Высокий расход электроэнергии в теплый период года

Схемы вентиляции бассейна

Выбор оптимальной схемы вентиляции для бассейна зависит от нескольких факторов: размеров бассейна, графика его работы, архитектурных особенностей, количества электрической и тепловой мощности и т.п.

— Приточно-вытяжная вентиляция + осушитель воздуха

Применение только осушителя в бассейне, без продуманной вентиляции, зачастую не дает ожидаемого результата.

Существует несколько основных схем организации микроклимата в бассейнах.

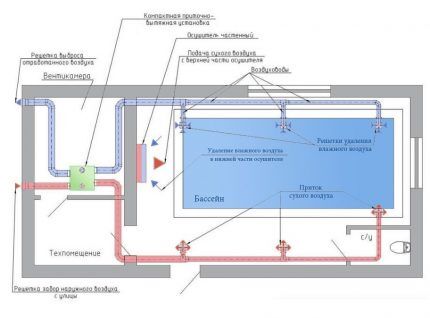

Схема №1 Приточно-вытяжная вентиляция

Классическая схема приточно-вытяжной вентиляции бассейна, которая одновременно решает две задачи: проветривает помещение и контролирует влажность. Для экономии тепловых и электрических ресурсов в зависимости от влажности меняется производительности вентиляции или применяется рециркуляция.

Схема №2 Приточно-вытяжная вентиляция + осушитель воздуха

В этом случае приточно-вытяжная вентиляция обеспечивает санитарный (минимальный) воздухообмен, а осушитель воздуха контролирует влажность. Оптимальная схема с точки зрения функциональности, надежности и экономии. Применяется в бассейнах с площадью зеркала воды до 40 м²

Схема №3 Приточно-вытяжная вентиляция с рекуперацией тепла

Вентиляцию и осушение воздуха обеспечивает единая приточно-вытяжная установка. Пластинчатый рекуператор экономит до 70% энергии на нагрев приточного воздуха.

Также, для экономии ресурсов применяется снижение производительности установки в зависимости от влажности или частичная рециркуляция.

Схема №4 Приточно-вытяжная вентиляция + рекуперация тепла + тепловой насос

В этой схеме применяется климатическая установка, с многоступенчатой системой утилизации энергии. Самая высокая на сегодня экономичность (до 90%) поскольку применяются все возможные способы возврата тепла — от рекуперации (возврат тепла) до рециркуляции (повторное использование воздуха). В установку встроен осушитель воздуха — он же тепловой насос. Данные установки применяется в частных бассейнах категории «люкс», спортивных и общественных бассейнах, аквапарках и т.п.

Цены и сроки работ

Каждый объект имеет свои особенности. Поэтому, точно обозначить цену вентиляции для того или иного бассейна сложно.

Для примерного расчета стоимости возпользуйтесь онлайн–калькулятором на нашем сайте.

Оборудование

Вентиляционное оборудование для бассейнов отличается от оборудования обычной вентиляции. Главные отличия — антикоррозийная защита оборудования и корпуса от агрессивной среды воздуха бассейна и особенности системы автоматики.

Проектирование вентиляции бассейнов

Проектирование вентиляции в бассейне имеет следующие особенности:

Вентиляция бассейна как правило организовывается отдельно от других помещений здания.
Проектирование вентиляции рекомендуется начинать после предварительного сметного расчета. Это позволит соотнести реализацию проекта с бюджетом.
Сократить затраты на вентиляцию и осушение, можно, если применить укрытие для воды, на время когда бассейн не используется.
Стеклопакеты для бассейнов необходимо подбирать с максимальным термическим сопротивлением R = 0,5 м2*˚С/Вт и выше (например, трехкамерный стеклопакет с аргоном). Чем ниже теплопередача стеклопакета, тем меньше вероятность конденсации влаги. Тоже относиться и к наружным стенам – чем лучше будет утеплена стена, тем меньше опасность конденсации водяных паров на ее поверхности.
При размещении приточных решеток в бассейне руководствуются следующим: потоки приточного воздуха не должны дуть на воду и на людей в помещении. Классическая схема распределения притока – снизу вверх вдоль наружного остекления через напольные решетки.
Забор вытяжного воздуха необходимо производить под потолком помещения, поскольку влажный воздух легче сухого. Лучшее место для размещения вытяжных решеток — над зеркалом воды в верхних точках.
Чтобы исключить переток влажного воздуха из бассейна в смежные помещения или в дом объем вытяжки проектируют с превышением на 10-15% над притоком. Если бассейн расположен в отдельно стоящем здании – наоборот, объем приточного воздуха превышает вытяжку на 10% для предотвращения попадания в бассейн холодного воздуха с улицы.

Монтаж вентиляции в бассейне

Монтаж вентиляции бассейна проводится, в основном, по тем же технологиям, что и монтаж обычной вентиляции.

Подробно технология монтажа инженерных систем описывается в соответствующих нормативных документах. В частности, СП 73.13330.2012.

Особенности монтажа вентиляции в бассейне:

Монтаж вентиляции бассейна выполняется по проекту или по монтажной схеме
Воздуховоды круглого сечения, при прочих равных, предпочтительнее, чем прямоугольного.
Гибкие воздуховоды применяются только для присоединения элементов вентиляции и оборудования (вентиляторов, решеток и т.п.). Максимальная длина участка с гибким воздуховодом – 1500 мм. Нельзя прокладывать гибкие воздуховоды в скрытом месте без последующего доступа к ним.
На вытяжной линии рекомендуется использовать воздуховоды из нержавеющей стали или из пластика.
Вытяжную шахту (или воздуховод), проходящую по улице или неотапливаемому помещению необходимо теплоизолировать. Толщина изоляции – 50 мм. Делается это чтобы исключить конденсацию влажного воздуха внутри воздуховода.
Оборудования по вентиляции лучше всего размещать в отельном помещении. Идеальное место для размещения оборудования – подвал или цокольный этаж. При необходимости, можно размещать оборудование на чердаке, на улице или в самом бассейне, но с соблюдением мероприятий по звуко- и теплоизоляции.
К оборудованию и основным элементам системы необходимо оставлять доступ для последующего сервисного обслуживания и ремонта.
Для снижения шума от работающей системы вентиляции бассейна необходимо применять максимум мероприятий по звукоизоляции. Стандартные мероприятия по снижению шума от системы вентиляции следующие: шумоглушители и гибкие вставки на входе и выходе вентиляторов, виброопоры, звукоизоляционный корпус вентиляторов.
Рекомендуется применять вентиляторы с регуляторами скорости. Уменьшая обороты электродвигателей можно снизить шум и уменьшить сквозные потоки воздуха, если такие появятся.

Отопление бассейнов

Отопление бассейна лучше всего делать водяным — с конвекторами или радиаторами в качестве отопительных приборов. Отлично зарекомендовал себя в бассейне «теплый пол». Преимущества водяной системы отепления известны – это бесшумность, простота в эксплуатации, минимум занимаемого пространства, относительно низкая стоимость.

Если, сделать водяное отопление не получается, по тем или иным причинам, можно применить воздушное отопление, совместив его с приточно-вытяжной вентиляцией и системой осушения в единый отопительно-вентиляционный агрегат. Воздушное отопление, также имеет свои преимущества — это высокая скорость прогрева помещения, выравнивание температуры по высоте, отсутствие в помещении отопительных приборов.

Источник

Организация вентиляции бассейна: лучшие методы организации воздухообмена

Пренебрежение устройством систем вентилирования в бассейнах неизменно ведет к повышению влажности, появлению грибка и созданию в помещении неблагоприятного для здоровья микроклимата. Накопление конденсата повреждает отделку и разрушает конструктивные элементы здания.

Согласитесь, перспектива преждевременного капитального ремонта мало кого обрадует. Предотвратить негативное воздействие повышенной влажности поможет продуманная вентиляция бассейна – система обеспечивает воздухообмен в пределах санитарно-гигиенических норм.

Вопрос организации вентилирования необходимо решить на стадии проектирования помещения. В статье мы рассмотрели типовые схемы обустройства вентсистемы бассейнов закрытого типа, описали эффективные способы контроля влажности, привели рекомендации по разработке проекта и выбору климатического оборудования.

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения иногда не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

Вентиляция помещений бассейна выполняет две основные функции:

поддержание оптимальных показаний влажности;
обеспечение воздухообмена согласно санитарно-гигиенических норм.

Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку не комфортно, он ощущает излишнюю духоту и утомительную тяжесть.

Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательных бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м 2 и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

водный температурный режим +26-29°С;
воздушный температурный режим +27-32°С;
значение относительной влажности в летний период 65%;
значение относительной влажности в зимний период 50%;
подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена.

Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП “Проектирование бассейнов”.

Последовательность проектирования вентиляции осуществляется в таком порядке:

Расчет влагопоступления и теплопотерь.
Выбор схемы вентиляции и осушения.
Расчет предполагаемого воздухообмена.
Подбор оборудования и трассировка воздуховодов.
Аэродинамические и гидравлические расчеты.
Оформление чертежей.
Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальных и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат.

Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

Способы контроля влажности

Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.

Метод #1 – использование осушителей воздуха

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.

Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха.

Осушители по назначению разделяются на типа:

Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.

В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично.

Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

Метод #2 – организация полноценной вентиляции

Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств.

Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.

Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.

Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.

Методы организации вентилирования бассейнов

Предотвратить испарение воды с водной поверхности бассейна практически невозможно. Можно несколько понизить уровень влажности и сократить расходы на вентилирование применением специальных непроницаемых покрытий для водной поверхности.

Если во время эксплуатации уменьшить температуру воды и увеличить температуру воздуха, то испарение води с бассейна уменьшится.

Также предотвратить избыточное испарение можно, не нарушая приточных и вытяжных потоков воздуха. Для наиболее эффективного воздухообмена и вентиляции бассейнов наиболее рациональным и действенным есть применение систем и оборудования, специализированно выпускаемых для нужд искусственных водоемов.

Приточно-вытяжная вентиляция

Хорошую вентиляцию в помещении бассейна обеспечивает специально спроектированная вентиляция на базе приточно-вытяжных установок с рекуперацией воздуха. Такая система производит забор части воздуха с улицы и смешивает ее с частью имеющегося в помещении.

После подогрева смешанный воздушный поток поставляется в бассейн. За счет подмешивания к свежей части теплой порции воздуха, находящегося в бассейне, сокращаются затраты энергии на достижение требующейся температуры.

С помощью приточно-вытяжной схемы снижается до нормативной влажность и устраняются неприятные диффузии. Благодаря подмесу “уличного” воздуха, сокращается доля взвешенных частиц, негативно воздействующих на дыхательные каналы людей и в целом на здоровье.

В приточно-вытяжных устройствах никогда не смешиваются встречные потоки. Приточные решетки устанавливают на разных уровнях с вытяжными отсосами.

Системы вентиляции такого типа очень эффективны в бассейнах с небольшой площадью зеркала воды и не очень интенсивным режимом эксплуатации. Вариант отличается экономичностью, но не всегда гарантирует комфортный уровень влажности.

Принцип действия системы заключается в осуществлении обмена влажного воздуха из бассейна на более сухой из внешней среды. Для большей экономии электроэнергии система оборудуется частотными регуляторами. С их помощью снижается производительность системы в зависимости от необходимости вентилирования.

С помощью приточно-вытяжных систем обеспечивается интенсивный воздухообмен на протяжении года, хотя в летний период она менее эффективна ввиду повышенной атмосферной влажности. Этот метод способен осушать воздух в 98% случаях.

Преимуществом признано наличие оптимальных параметров, возможность регулирования производительности, большой поток свежего воздуха и хорошая энергоэффективность. К недостаткам можно отнести возможность кратковременного превышения показателя расчетной влажности в летний период.

Комбинация вентиляционной установки и осушителя

Применение осушения воздуха и использование принудительных приборов вентиляции по отдельности не могут гарантировать должного эффекта, поэтому на практике их совмещают. При комбинации осушителей воздуха с минимальным воздухообменом вентиляционных установок можно легко получить оптимальную влажность в бассейне.

Устройства приточно-вытяжной вентиляции доукомплектовываются настенными или кассетными осушителями. Настенные варианты находятся в помещении бассейна, а осушители канального типа размещаются в подсобных помещениях. Целесообразно использование одновременно двух приборов осушения.

В этом случае вентиляция осуществляется в таком порядке: посредством приточного вентилятора воздух подается в канальный осушитель, смешивается с рециркуляционным, затем осушается и подается в помещение. Удаление воздуха происходит через вытяжной вентилятор из верхней зоны.

Такой принудительный тип воздухообмена с осушителем наиболее целесообразно использовать в частных бассейнах коттеджей, в отелях или учебных заведениях. Канальные осушители используют при водном зеркале более 50 м 2 .

Преимуществом способа есть минимальная стоимость, простота монтажа и эксплуатации. Недостатком является обеспечение только санитарно-гигиенической нормы свежего воздуха, высокая температура помещения, а также повышенный расход электроэнергии летом.

Симбиоз вентиляции, осушителя и кондиционирующих систем

Самым энергоэффективным методом снижения влажности в бассейне есть установка универсальных климатических систем, являющихся совмещением элементов осушения воздуха, вентиляции и кондиционирования.

В этом случае работа приточно-вытяжной вентиляции стандартная. Система дополняется секциями охлаждения и автономными осушителями.

Основная нагрузка ложится на приточно-вытяжную вентиляцию. При повышенной влажности и в пиковые периоды включаются в работу элементы систем осушения и кондиционирования. Зимой влажность регулирует осушитель воздуха, а система вентиляции осуществляет необходимый воздухообмен.

Сегодня потребителю предлагаются высокотехнологичные агрегаты с объединением всех трех функций, то есть вентиляция, осушение, кондиционирование. Такие инновационные установки укомплектовываются двухступенчатыми утилизаторами тепла, встроенными осушителями с тепловым насосом и встроенной системой автоматики.

Наличие автоматики позволяет подобрать наиболее оптимальный режим обработки воздуха. Преимуществом системы есть наличие максимальной энергоэффективности и гарантия соблюдения необходимых параметров влажности бассейна круглый год. Комплекс имеет высокую первоначальную стоимость.

Монтаж климатических комплексов

В бассейнах с площадью водной поверхности более 50 м 2 применяются для целей воздухообмена и вентилирования современные климатические комплексы. Эти многофункциональные агрегаты предназначены для поддержания микроклимата в заданных режимах в течении круглого года.

Они способны проводить очистку, осушение и нагрев воздушных масс помещения. Эти агрегаты модульного типа поставляются полностью готовыми к монтажу.

Комплекс состоит из таких элементов:

приточные и вытяжные вентиляторы;
рекуператор;
осушитель;
калорифер;
фильтр;
воздушные клапаны;
блок управления.

Комплектация индивидуальная и может изменяться по предпочтениям заказчикам. Такой комплекс работает в разных режимах.

Его датчики реагируют на изменения параметров воздуха и агрегат автоматически меняет режим работы на более подходящий. Такие климатические комплексы отличаются внушительными габаритами, поэтому для их монтажа необходимо выделять специальное помещение.

Такая мощная климатическая установка способна поддерживать необходимый микроклимат в помещениях с большой площадью.

Применение этого климатического комплекса может заменить отопительные приборы, осушители, приточно-вытяжные установки во всем помещении. Комплексы такого типа часто устанавливаются в коттеджах, частных домах, лечебных и спортивных бассейнах.

Выводы и полезное видео по теме

Ролик об устройстве приточной вентиляции бассейна загородного дома:

Для безопасного и комфортного использования бассейнов закрытого типа в частных домах в первую очередь нужно поддерживать необходимые параметры влажности и воздухообмена. Это осуществляется путем осушения воздуха и организации качественной системы вентиляции.

Выбор наиболее оптимального способа устройства воздухообмена осуществляются индивидуально в соответствии с техническими параметрами помещения бассейна и личными приоритетами.

Есть, что дополнить, или возникли вопросы по организации вентиляции бассейна? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства вентсистемы . Форма для связи находится в нижнем блоке.

Источник
